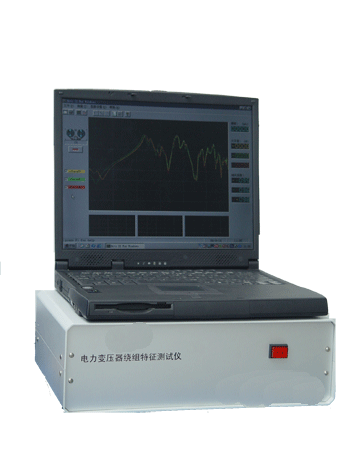

BRTC-II型频响法绕组变形特性测试仪

BRTC-II型频响法绕组变形特性测试仪(图1) 电力变压器是供电系统中最主要的设备之一,它的正常与否将直接影响供电系统的安全.由于电网系统的容量增大,当变压器的出口端发生短路时,短路电流变电站 的运输及安装工程中,发生冲撞,振动,是否会使变压器的内部发生变形,变形程度是否影响到变压器的安全运行,这些都给变形测试提出了要求。
BRTC-II型频响法绕组变形特性测试仪(图1)变形测试方法,有低压脉冲法,阻抗法及频率响应法。
BRTC-II型频响法绕组变形特性测试仪(图1)低压脉冲方法是将低压脉冲(100V)从一个线圈的端部注入,从另一个端口输出,根据波形变化来判断。
BRTC-II型频响法绕组变形特性测试仪(图1) 阻抗法即用某一频率下的点抗变化来判断。
BRTC-II型频响法绕组变形特性测试仪(图1)频率响应法是将扫频信号送入线圈的一个端口,从另一端口输出响应,并将频率响应根据频率描绘成曲线来分析。
BRTC-II型频响法绕组变形特性测试仪(图1)低压脉冲法和频率响应法实际上是从时域和频域两个方面对同一事物的两个不同侧面的描述.从数学上讲,这两个方法是有联系的,是等价的.但这两种方法从实际实施方法来说,在技术上是有很大差异,从发生波形的稳定性,可记录性及分辨率和目前技术水平来说,低压脉冲法可实施性要远小于频率响应法,所以,目前变形检测技术主要采用频率响应法.频响法的实际应用是随着微机技术的发展而逐渐成熟的。
BRTC-II型频响法绕组变形特性测试仪(图1)从国外的一些资料看,也大部分采用频响法.目前欧洲一些国家已将其列入发生突发短路后的必检项目.我国也已开展了一些这方面的工作.
BRTC-II型频响法绕组变形特性测试仪(图1)"BRTC-II电力变压器绕组变形测试仪"根据对变压器内部绕组特征参数的测量,采用目前世界发达国家正在开发完善的内部故障频率响应分析法(FRA),能对变压器内部故障作出准确判断。
BRTC-II型频响法绕组变形特性测试仪(图1)变压器设计制造完成后,其线圈尺寸和内部结构就确定下来,因此对一台多绕组的变压器线圈而言,如果电压等级相同,绕制方法相同,则每个线圈对应参数(Ci,Li)就应该是确定的.因此每个线圈的频域特征响应也随之确定,对应的三相线圈之间其频率图谱具有一定可比性。
BRTC-II型频响法绕组变形特性测试仪(图1)变压器在试验过程中发生匝间,相间短路,或在运输过程中发生冲撞,造成线圈相对位移,以及在运行过程中因短路和故障状态下因电磁力造成了线圈变形,就会使变压器绕组的分布参数发生变化.进而影响并改变变压器原有的频域特征,即频率响应发生幅度变化和谐振频点偏移等。
BRTC-II型频响法绕组变形特性测试仪(图1)BRTC-II电力变压器绕组特征测试仪适用于63kV~500kV电力变压器的内部结构故障检测.BRTC-II电力变压器绕组特征测试仪是将变压器内部绕组参数在不同频域的响应变化经量化处理后,根据其变化量值的大小,频响变化的幅度,区域和频响变化的趋势,来确定变压器内部绕组的变化程度,进而可以根据测量结果判断变压器是否已经受到严重破坏,是否需要进行大修。
BRTC-II型频响法绕组变形特性测试仪(图1)对于运行中的变压器而言,无论过去是否保存有频域特征图,通过比较故障变压器线圈间特征图谱的差异,也可以对故障程度进行判断.当然,如果保存有一套变压器原有的绕组特征图,更易对变压器的运行状况,事故后分析和维护检修提供更为精确有力的依据。
BRTC-II型频响法绕组变形特性测试仪(图1)"BRTC-II电力变压器绕组特征测试仪"由微机及单片机构成高精度测量系统,另外还配有打印机.结构紧凑,操作简单,具有较完备的测试分析功能,所有基本操作功能均在显示屏幕上有汉化提示或简单的英语操作提示.对照使用说明书或经过短期培训即可自行操作使用.(分析和操作方法在软件帮助部分有详细说明)。

BRTC-II型频响法绕组变形特性测试仪(图1)产品别称

电力变压器绕组变形测试仪、变压器绕组变形检测仪、变压器绕组变形测量仪、变压器绕组变形分析仪

BRTC-II型频响法绕组变形特性测试仪(图1)采集控制采用高速、高集成化微处理器。
BRTC-II型频响法绕组变形特性测试仪(图1)PC机与仪器之间USB通信接口。
BRTC-II型频响法绕组变形特性测试仪(图1)硬件机芯采用DDS专用数字高速扫频技术(美国),通过测试可以准确诊断出绕组发生扭曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障。
BRTC-II型频响法绕组变形特性测试仪(图1)高分辨dB值测量,双通道16位A/D(现场试验改变分接开关,即有明显输出变化)。
BRTC-II型频响法绕组变形特性测试仪(图1)信号输出幅度可以软件调节,最大幅度峰值±10V。
BRTC-II型频响法绕组变形特性测试仪(图1)计算机将检测结果生成电子文档(WORD)
BRTC-II型频响法绕组变形特性测试仪(图1)选用精密、高稳定元器件,对同一相重复试验,测量重复率在99.5%以上。
BRTC-II型频响法绕组变形特性测试仪(图1)成品电路板,表面有特殊处理,具有抗水和有害气体污染。
BRTC-II型频响法绕组变形特性测试仪(图1)笔记本电脑和测量仪器采用隔离电源供电,排除外界干扰。
BRTC-II型频响法绕组变形特性测试仪(图1)仪器具有线性扫频测量和分段扫频测量双测量系统功能,兼容当前国内两种技术流派的测量模式
BRTC-II型频响法绕组变形特性测试仪(图1)幅频特性符合国家关于幅频特性测试仪的技术指标。横坐标(频率)具有线性分度及对数分度两种,因此打印出的曲线可以是线性分度曲线也可以是对数分度曲线,用户可根据实际需要选用。
BRTC-II型频响法绕组变形特性测试仪(图1)检测数据自动分析系统,横向比较A、B 、C三相之间进行绕组相似性比较,其结果为:①一致性很好②一致性较好③一致性较差④一致性很差,纵向比较A-A、B-B、C-C调取原数据与当前数据同相之间进行绕组变形比较,其结果为:①正常绕组②轻度变形③中度变形④严重变形。
BRTC-II型频响法绕组变形特性测试仪(图1)自动生成Word电子文档,供保存和打印。
BRTC-II型频响法绕组变形特性测试仪(图1)完全满足电力标准DL/T911-2004《电力变压器绕组变形的频率响应分析法》的技术条件。

BRTC-II型频响法绕组变形特性测试仪(图1)扫描方式: (仪器具备线性扫频测量和分段扫频测量双测量系统)
BRTC-II型频响法绕组变形特性测试仪(图1)线性扫描分布
    扫频测量范围:(1kHz)-(2MHz)、2000扫频点、分辨率为1kHz
BRTC-II型频响法绕组变形特性测试仪(图1)分段扫频测量分布
    扫频测量范围:(0.5kHz)-(1MHz)、2000扫频点;
                                (0.5kHz)-(10kHz) 分辨率为0.02kHz
                                (10kHz)-(100kHz) 分辨率为0.2kHz
                                (100kHz)-(500kHz) 分辨率为1kHz
                                (500kHz)-(1000kHz) 分辨率为1kHz
BRTC-II型频响法绕组变形特性测试仪(图1)幅度测量范围: (-100dB)–(+20dB)
BRTC-II型频响法绕组变形特性测试仪(图1)幅度测量精度: 0.1dB
BRTC-II型频响法绕组变形特性测试仪(图1)扫描频率精度: 小于0.01%
BRTC-II型频响法绕组变形特性测试仪(图1)信号输入阻抗: 1MΩ
BRTC-II型频响法绕组变形特性测试仪(图1)信号输出阻抗: 50Ω
BRTC-II型频响法绕组变形特性测试仪(图1)同相测试重复率:99.5%
BRTC-II型频响法绕组变形特性测试仪(图1)测量仪器尺寸(长宽高)345X250X120(mm)
BRTC-II型频响法绕组变形特性测试仪(图1)仪器铝合金包装箱尺寸(长宽高)425X335X215(mm)
BRTC-II型频响法绕组变形特性测试仪(图1)仪器附件铝合金箱尺寸(长宽高)425X335X150(mm)
BRTC-II型频响法绕组变形特性测试仪(图1)总体重量:10Kg
