EDCDP-30超低频高压发生器(30KV)

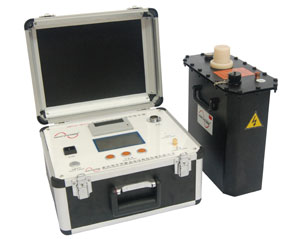

EDCDP-30超低频高压发生器(30KV)(图1)超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。
EDCDP-30超低频高压发生器(30KV)(图1)在对大型发电机、电缆等试品进行工频耐压试验时,由于它们的绝缘层呈现较大的电容量,所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备,不但笨重,造价高,而且使用十分不便。为了解决这一矛盾,电力部门采用了降低试验频率,从而降低了试验电源的容量。
EDCDP-30超低频高压发生器(30KV)(图1)从国内外多年的理论和实践证明,用0.1Hz超低频耐压试验替代工频耐压试验,不但能有同样的效果,而且设备的体积大为缩小,重量大为减轻,理论上容量约为工频的五百分之一,且操作简单,与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。
EDCDP-30超低频高压发生器(30KV)(图1)国家发改委已制定了《35kV及以下交联聚乙烯绝缘电力电缆超低频(0.1Hz)耐压试验方法》行业标准。我国正在推广这一方法,本仪器是根据这一需要研制而成的。可广泛用于电缆、大型高压旋转电机的交流耐压试验。
EDCDP-30超低频高压发生器(30KV)(图1)本产品接合了现代数字变频先进技术,采用微机控制,升压、降压、测量、保护完全自动化。由于全电子化,所以体积小重量轻、大屏幕液晶显示,清晰直观、且能显示输出波形、打印试验报告。
EDCDP-30超低频高压发生器(30KV)(图1)设计指标完全符合《电力设备专用测试仪器通用技术条件,第4部分:超低频高压发生器通用技术条件》电力行业标准,使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号,所以存在正弦波波形不标准,测量误差大,高压部分有火花放电,设备笨重,而且正弦波的二,四象限还需要大功率高压电阻进行放电整形,所以设备的整体功耗较大。

EDCDP-30超低频高压发生器(30KV)(图1)产品别称

超低频高压发生器、0.1Hz超低频高压发生器、程控超低频高压发生器、超低频交流高压试验装置、超低频耐压试验装置
EDCDP-30超低频高压发生器(30KV)(图1) 电流、电压、波形数据均直接从高压侧采样获得,所以数据准确。
EDCDP-30超低频高压发生器(30KV)(图1) 具有过压保护功能,当输出超过所设定的限压值时,仪器将停机保护,动作时间小于20ms。
EDCDP-30超低频高压发生器(30KV)(图1) 具有过流保护功能:设计为高低压双重保护,高压侧可按设定值进行精确停机保护;低压侧的电流超过额定电流时将进行停机保护,动作时间都小于20ms。
EDCDP-30超低频高压发生器(30KV)(图1) 高压输出保护电阻设计在升压体内,所以外面不需另接保护电阻。
EDCDP-30超低频高压发生器(30KV)(图1) 由于采用了高低压闭环负反馈控制电路,所以输出无容升效应。
EDCDP-30超低频高压发生器(30KV)(图1) 技术先进:采用数字变频技术,微电脑控制,升压、降压、测量、保护等测试过程全自动化
EDCDP-30超低频高压发生器(30KV)(图1) 操作方便:接线简单,傻瓜式操作
EDCDP-30超低频高压发生器(30KV)(图1) 保护全面:多重保护(过压保护、高低压侧过流保护),动作迅速(动作时间≤20ms),仪器安全可靠
EDCDP-30超低频高压发生器(30KV)(图1) 安全可靠:控制器和高压发生器低压连接,光电控制,使用安全可靠
EDCDP-30超低频高压发生器(30KV)(图1) 采用了高低压闭环负反馈控制电路,输出无容升效应
EDCDP-30超低频高压发生器(30KV)(图1) 配置齐全:液晶汉字显示,自动存储,自动打印
EDCDP-30超低频高压发生器(30KV)(图1) 测试范围大:0.1Hz、0.05Hz及0.02Hz多频率选择,测试范围大
EDCDP-30超低频高压发生器(30KV)(图1) 体积小、重量轻:十分利于户外作业
EDCDP-30超低频高压发生器(30KV)(图1)超低频系列产品
型号 额定电压 带载能力 重量 用途
EDCDP-30 30kV(峰值) 0.1Hz,≤1.1μF 控制器:4kg
升压体:25kg
尺寸:323*174*323
10kV电缆、发电机等
0.1Hz,≤1.1μF
0.05Hz,≤2.2μF
EDCDP -40 40kV(峰值) 0.1Hz,≤1.1μF 控制器:5kg
升压体:30kg
尺寸:357*208*343
13.8kV电缆、发电机等
0.1Hz,≤1.1μF
0.05Hz,≤2.2μF
EDCDP -50 50kV(峰值) 0.1Hz,≤1.1μF 控制器:6kg
升压体:45kg
尺寸:357*210*365
15.75kV电缆、发电机等
0.1Hz,≤1.1μF
0.05Hz,≤2.2μF
EDCDP -60 60kV(峰值) 0.1Hz,≤1.1μF 控制器:6kg
升压体:50kg
尺寸:357*220*370
18kV电缆、发电机等
0.1Hz,≤1.1μF
0.05Hz,≤2.2μF
EDCDP -80 80kV(峰值) 0.1Hz,≤1.1μF 控制器:8kg
升压体:80kg
尺寸:357*240*390
35kV电缆、发电机等
0.1Hz,≤1.1μF
0.05Hz,≤2.2μF
EDCDP -90 90kV(峰值) 0.1Hz,≤1.1μF 控制器:9kg
升压体:90kg
尺寸:57*240*390
35kV电缆、发电机等
0.1Hz,≤1.1μF
0.05Hz,≤2.2μF
EDCDP-30超低频高压发生器(30KV)(图1)根据被试对象选择适当规格的产品,使用时,试品电容量不得超过仪器的额定电容量。试品电容量过小,会影响输出波形。些时可并联0.1μF 电容器(可由本公司提供)辅助输出,下面是一些设备的电容量,供用户参考。

不同发电机的单相对地电容量

  火电 水电
发电机容量
(MW)
200 300 600 800 125-150 300 400
单相对地电容(μF) 0.2-0.25 0.18-0.26 0.31-0.34 0.69 1.8-1.9 1.7-2.5 2.0-2.5


交联聚乙烯绝缘单芯电力电缆的电容量(μF/km)

截面积 mm2
电容 μF/km
电压 kV
16 25 35 50 70 95 120 150 185 240 270
10 0.15 0.17 0.18 0.19 0.21 0.24 0.26 0.28 0.32 0.38 -
35 - - - 0.11 0.12 0.13 0.14 0.15 0.16 0.17 0.19

EDCDP-30超低频高压发生器(30KV)(图1)试品电流的估算方法:I=2πfCU

EDCDP-30超低频高压发生器(30KV)(图1)电缆的超低频耐压试验方法
电缆额定电压 U0/Un 交接试验电压 预防性试验电压
电压倍数 电压值(kV) 电压倍数 电压值(kV)
1.8/3 3U0 5 3U0 5
3.6/6 3U0 11 3U0 11
6/6 3U0 18 3U0 18
6/10 3U0 18 3U0 18
8.7/10 3U0 26 3U0 26
12/20 3U0 36 3U0 36
21/35 3U0 63 3U0 63
26/35 3U0 78 3U0 78
