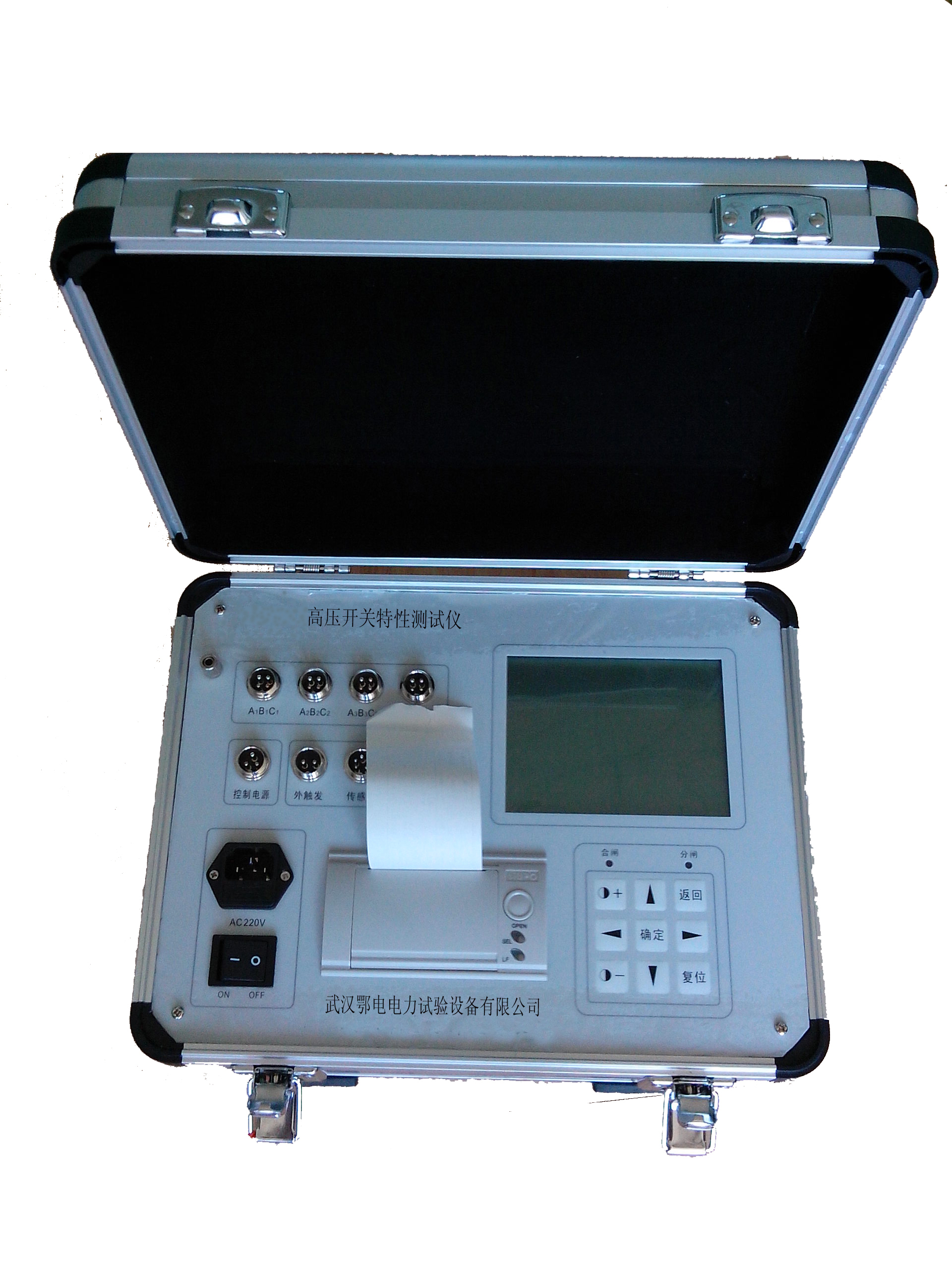

HTGK-V高压开关动特性测试仪是我公司为适应各种特殊高压开关动作特性测试的需要，开发研制的专用仪器。它以高端工控机为核心，内置800MHZ高速处理器，开机仅需10秒。高压开关动特性测试仪主要特点是，除了满足市场上一般的高压开关的动特性测试外，还满足西门子石墨触头开关的测试，能可靠测试石墨触头开关6个断口的动态电阻波形。采用大屏幕显示，汉字提示人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。本高压开关动特性测试仪最大的不同在于可以配置通用测速传感器(加速度传感器)。传统的测速传感器通常用滑线电阻器或光电传感器(分光栅和光电编码器两种)，这几种都由运动和静止两部分组成。测速时，分别安装于开关的运动部件(动触头或提升杆)和静止部件(将军帽座或开关基座)上，而且配合要好。这样，针对不同的开关就需要制作很多不同的安装支架，现场安装和拆卸都很困难。我公司经过多年的研究，将加速度技术运用于开关测速中，解决了开关现场测速传感器安装难、配合难、测试难的技术难题，通用传感器现场安装方便、简单、易于操作

1、机内主机为工控机
　　2、满足西门子石墨触头开关的测试，能可靠测试石墨触头开关6个断口的动态电阻波形。
　　3、时间：12个断口的固有分、合闸时间，同相、相间同期。
　　4、弹跳：弹跳时间，弹跳次数，弹跳过程，弹跳波形。
　　5、速度：刚分、刚合速度，最大速度，速度波形。
　　6、行程：超行程，过冲行程。
　　7、电流：分、合闸线圈的分、合闸电流值、波形图。
　　8、重合闸：任意整定重合闸间隔时间值、金属短接时间、无电流间隔时间。
　　9、动作电压：机内提供DC20～250V、10A(额定工作)数字可调断路器动作电源，任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
　　10、万能通用式测速传感器 安装极为方便，简捷。
　　11、本高压开关动特性测试仪适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
　　12、开关动作一次，得到所有数据及图谱。
　　13、主机可存储一万组以上现试验数据，机内实时时钟，便于存档保存试验日期、时间。
　　14、配备U盘接口，可直接把数据保存到U盘。
　　15、主机大屏幕、宽温带、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。
　　16、中文菜单操作，使用方便。
　　17、全中文内置打印机打印所有数据及图谱。
　　18、刚分、刚合速度相应地编制了分析软件，根据需要，任意分析，适用于国内外任何一家开关厂生产的任一型号开关的测速。

输入电源	220V±10%	50Hz±10%
大气气压	86～106kP
温度	-10～40℃
湿度	≤80%RH
时间	4000.0ms	分辨率: 0.1ms
速度	20.00m/s	分辨率: 0.01m/s
行程	800mm	分辨率：0.1mm
电流	20A	分辨率：0.01A
内部电源	220V/10A
仪器体积(长×宽×高)	360×280×300mm3
重量	10kg
