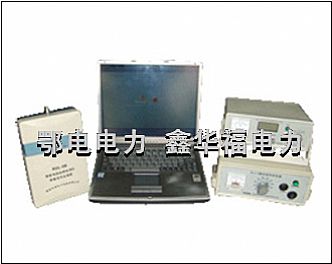

EDHZC-4型电缆故障测试仪

EDHZC-4型电缆故障测试仪(图1) EDHZC-4型电缆故障测试仪一体化便携式设计,仪器采用虚拟仪器设计,用笔记本作为操作系统和显示屏,操作界面采用   全中文设计,菜单提示,故障距离直接显示。小型手持式:前置测量单元采用先进的信号处理技术,测试波形特征清晰易辩,使得电缆故障分析更容易掌握。由于笔记本电脑和前置测量单元均为电池供电,从而使该系统做到操作人员和测试仪与高压完全隔离,保证了人机的安全。首创网上“远程在线服务”,可发E-Mail给我们,几分钟后即可得到专家的分析和指导。

EDHZC-4型电缆故障测试仪(图1)EDHZC-4型电缆故障测试仪可测试各种型号35KV以下电压等级的铜铝芯电力电缆、同轴通信电缆和
市话电缆的各类故障。
EDHZC-4型电缆故障测试仪(图1)具有多种测试方法,如在低压方式下的直接法、比较法以及在高压方式
下的电压耦合法和电流耦合法。
EDHZC-4型电缆故障测试仪(图1)采用Windows汉化软件,更具人性化设计, 操作简便。
可海量存储现场波形,并随时调用。
双通道数据处理技术,可任意进行相与地、相与相的波形同屏对比分析


EDHZC-4型电缆故障测试仪(图1)脉冲幅度:在50Ω时不小于120V   脉冲宽度:0.2us和2us两种。
EDHZC-4型电缆故障测试仪(图1)测试盲区: 最高测试频率40M测量时为10m。
EDHZC-4型电缆故障测试仪(图1)主机测量误差:2%。千米以下电缆不超过15米,千米以上电缆不超过20米。
EDHZC-4型电缆故障测试仪(图1)系统测量误差:主机测量再配合定点仪测量,系统误差要小于0.2米。
EDHZC-4型电缆故障测试仪(图1)读数分辨率:V/2f  V 电波在电缆中的传播速度(m/ μs )f 采样频率(MHz)
EDHZC-4型电缆故障测试仪(图1)比如油浸纸电缆的传播速度为V=160m/μs,用f=40MHz采样,则读数分辨率为160/(2*40)=2m
EDHZC-4型电缆故障测试仪(图1)采样频率:40MHz、20MHz、10MHz、5MHz、2.5MHz。
EDHZC-4型电缆故障测试仪(图1)预置5种电缆介质的电波传播速度:
    油浸纸:160m/us
    交联:172m/us
    塑料1:184m/us
   塑料2:40m/us
   同轴电缆:196 m/us
   以及自选介质。
EDHZC-4型电缆故障测试仪(图1)采样方式:正常触发方式、自动触发方式,电流取样。
