FRD系列高压核相器

所属类别：绝缘耐压试验设备
参考标准：GB13398-2008,DL/T971-2005
检定证书： (查看该证书)
说明书： (DOC)
(HTML说明书)
(PDF说明书)
在线询价：

FRD系列高压核相器是最新研制出的新型核相产品，分别用于6、10、35、66、110、220、500kV系统，确定两个电网(发电机组)相位是否相同，以便确定并网。其绝缘管采用高性能绝缘材料，核相仪表采用塑料外壳配合活动支架，可方便地将核相仪表在绝缘管上灵活地改变观看角度，使用安装简便易行。

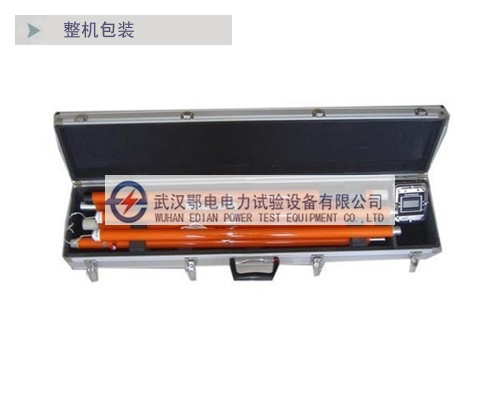

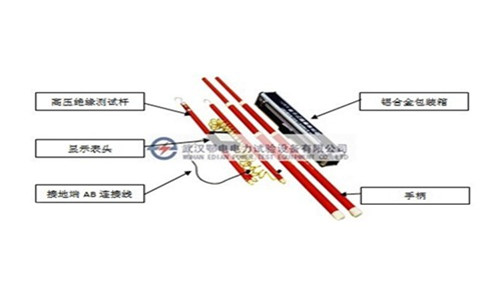

FRD系列高压核相器(图1)

产品别称

核相器、核相仪、核相装置、无线核相器、高压核相器、高压核相仪、语音核相器、语音核相仪、无线核相器、无线核相仪、数字核相器、数字核相仪、定相器、高压定相器

安全可靠，重量轻，携带方便。

绝缘材料的性能指标：
表一、材质特性：

项目	单位	指标
马丁氏耐热性(纵向)不低于	℃	200
抗冲击(纵向)不低于	mpa/cm	147
抗弯度(纵向)不低于	mpa	343
表面电阻系数(水浸后)不低于	Ω	10×10¹¹
体积电阻系数(常态)不低于	Ω/cm	10×10³¹

表二、冲击耐受电压试验：

绝缘部件额定电压 (单位：kV)	冲击承受电压 (单位：kV)	极间距离
10	100	0.4

表三、绝缘管的长度及衰减电阻的参数：

额定电压(KV)	衰减部件		有效长度 (M)	握手长度 (M)	全长 (M)
额定电压(KV)	长度(M)	阻值(MΩ)	有效长度 (M)	握手长度 (M)	全长 (M)
6-10	0.55～0.7	36～50	0.8	0.8	1.6

表四、辨别相位“仪器”信号的反应：辨别信号

类别	高科技类型
类别	表计	语言	灯
不同相位有三反应信号	指示相应电压或数字显示相应电压	发出音响或发出语言；相位不对，请换相操作	亮

测试结果
1、单根核相棒电阻值和外形测量结果见表1。

试品额定电压（kV）		标称长度（m/m）	实测长度（m/m）	误差 %	标称电阻值（MΩ）	实测电阻值（MΩ）	误差 %
10	A	900	865	-5	100	100	0
10	A′	900	865	-3.8	100	100	0
35	A	1100	1080.3	-1.7	357	380	6.4
35	A′	1100	1080.3	-1.7	357	380	6.4
110	A	1100	1150	4.5	660	740	12
110	A′	1100	1150	4.5	660	740	12
