局部放电试验是电力设备绝缘的主要试验项目，局部放电量等参数则是评价电力设备质量的重要指标。

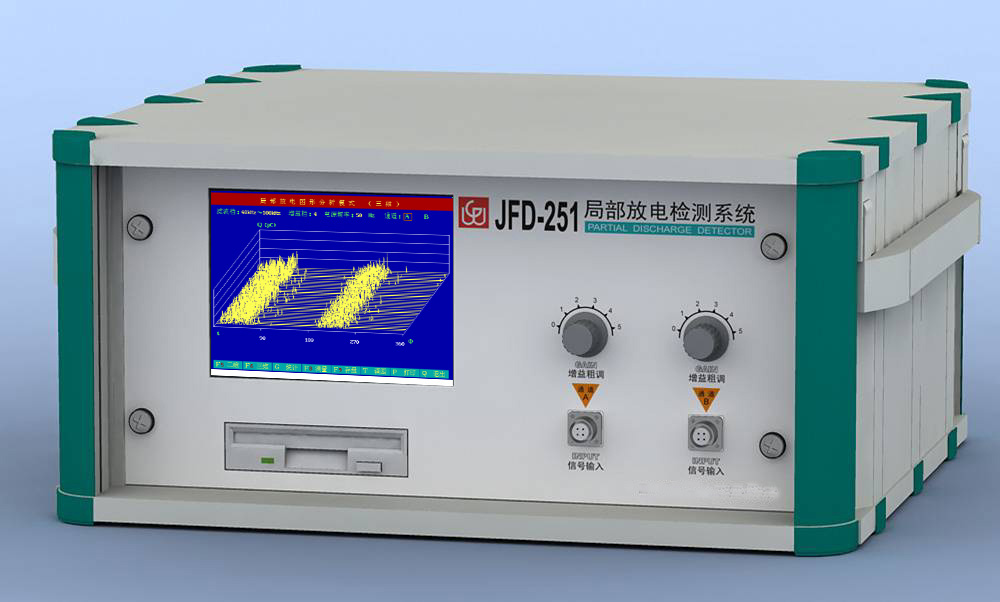

鄂电电力根据国际及国内目前最新技术进展而开发的EDJF-251局部放电检测系统（以下叙述中简称EDJF-251 系统），具备当今时代的特点。
它集计算机（程控放大、滤波技术）控制，数据采集、显示及打印技术于一体。
以崭新的二维、三维图形显示局部放电的各种信息，并具备打印、贮存功能。
使局部放电信息的各种规律尽显其中。
EDJF-251系统可单路或双路输入信号，双路输入方式使其具备了平衡回路检测、脉冲极性鉴别检测功能，为解决局部放电检测中最困惑的干扰问题打下坚实基础。
EDJF-251系统就其检测方法、测量回路、技术性能参数完全符合GB7354及IEC-270“局部放电测量”标准要求。
系统采用的检测方法是世界上目前最广泛采用的电流脉冲法，其基本原理：试品产生一次局部放电时，试品Cx两端产生瞬时的电压变化ΔU，经过一耦合电容Ck耦合到检测阻抗Zm，回路中会产生一脉冲电流I，将此脉冲电流I经检测阻抗Zm产生的脉冲电压进行采样，放大和显示处理，就可以测定局部放电的视在放电量等参数。脉冲电流法主要利用局部放电信号频谱中的较低频部分，可避免无线电干扰。RSJFD系统为脉冲峰值指示形式测试系统，具有计算机程控滤波、放大、采样、存储及显示等功能。可测量视在放电量q、放电重复率n、平均放电电流I、平方率D，可作各种图谱：q-n、q-ф、q-ф-t等。

产品别称

局部放电检测仪、局部放电测试仪、局放仪、局部放电测试系统

纯程控工作方式，局部放电测量分析更方便。
完备的全汉化软件，汉字提示操作，简单易学。
别具一格的数字开窗技术，可避免干扰对测量的影响。
两通道测量及数字差分技术，可灵活组成脉冲极性鉴别或平衡测量回路，有效地抑制干扰脉冲信号。
并同时测量两个试品或一个试品的两个测点的局部放电信号，可方便的分析局部放电信号的来源。方便建立测量和定位数据库。

IBM兼容型计算机
    主板或工控机主板，8M内存，3.5寸软盘驱动器，2M电子盘，高速缓存型显示卡，通讯接口，LP打印机接口，RS-232接口，101键键盘。
程控滤波器
    频带：低段：10，20，40kHz
    频带：高段：100，200，300kHz
放大器
    其中手动粗调放大器增益调节范围（-40dB～60dB）。
    程控微调放大器增益调节范围16档24dB。
    输入阻抗1MΩ。
    输入端自噪声≤5μV。
    3dB频带10Hz～300kHz。
    各量程档位20%标尺～100%标尺，线性度误差<10%。
    各量程档位脉冲低重复率误差<10%。
A/D转换器
    A/D转换器采样速率：每道0.1μs/点。
    A/D转换器采样精度：8位±1/2LSB。
RAM存贮器
    存贮容量：每路128k。

 EDJF-251系统的结构分为两大类：系统硬件和系统软件。

系统硬件结构
EDJF-251系统硬件由五部分组成：主机部分，显示器，打印机，检测阻抗，校准脉冲发生器。

主机部分

计算机
    工业控制计算机（工控机）、内存、电子盘、软盘驱动器、显示卡、通讯接口卡、数据打印并行接口和RS-232接口、键盘。
放大器、滤波器
    A通道、B通道2路程控滤波器及放大器。
零标电路
    试验电压零位鉴别器，主要用于非50Hz电源的同步扫描。
A/D转换器
    A通道、B通道2路高速模/数采样转换器。
    A/D转换器采样速率：0.1μs/点
    A/D转换器采样精度：8位±1/2LSB
RAM存贮器。
    每路128K

显示器
    显示器已内置（也可外接彩色显示器）。

打印机
    针式打印机

检测阻抗
    EDJF-251系统检测阻抗采用RLC形式，分成独立的十二个供用户选择，可与6pF~250μF的试品相调谐。

JZF—10校准脉冲发生器
     输出较准脉冲电压值5档可调：0.5V、1V、2.5V、5V、10V
    较准电容值5档可调：10pF、20pF、50pF、100pF、200pF
    输出阻抗小于100Ω、频率1000Hz、较准脉冲值误差小于10%
    较准脉冲电压波形上升时间小于0.1μs
    较准脉冲电压波形衰减时间大于100μs

系统软件结构

    EDJF-251系统是在计算机软件指令控制下进行工作的，因此EDJF-251系统的软件是至关重要的。本系统的软件组成如下：

数据采集与网络通讯软件
图形显示与处理软件
系统工作方式控制软件
局部放电信号分析软件
