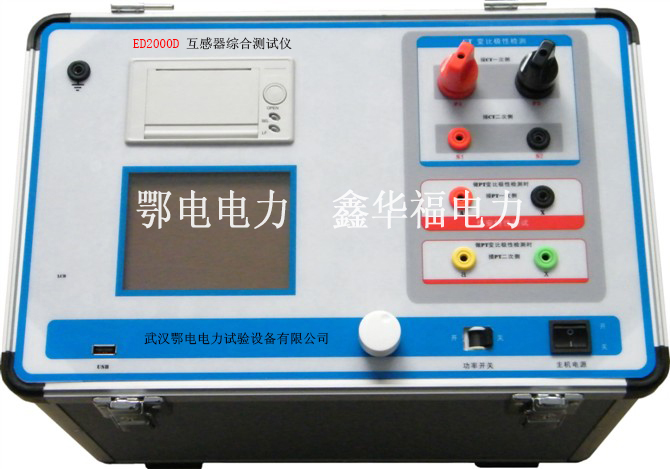

ED2000D型互感器综合测试仪

       ED2000D型互感器综合测试仪,是一种专门为测试互感器:伏安特性、变比、极性、误差、误差曲线、角差比差、计算拐点和二次侧回路检查等设计的多功能现场试验仪器。实验时仅需设定测试电压/电流值,设备便能够自动升压/升流,并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来,支持数据保存和现场打印,不但省去手动调压、人工记录、描曲线等繁琐劳动,还能通过USB接口将测试数据上传到电脑进行编辑保存或打印。操作简单方便,提高工作效率,是一种性价比较高的高科技产品。
一、安全可靠:
    国内首创MBC电源控制技术,单相AC220V输入电源,并且工作电源与功率电源共用一个输入端口,设计更加科学合理,使用更加安全可靠。
   注:其他同类产品工作电源与功率电源是分开输入方式,并且还需要使用三相AC380V双火线输入才能满足实验要求,存在极大的安全隐患,容易造成使用人员触电甚至伤亡等事故。
二、符合国家检修规程:
设备电源输出全部为真实电压和电流值,并且波形为标准正弦波,频率为50-60Hz;能够真正有效模拟互感器的真实状态,符合国家相关检修规定。
三、输出容量大:
单机220V输入时最大电压输出0-1000V,单机最大电流输出0-600A,非常适合现场检修使用。
四、功能齐全:
可检测CT/PT的伏安特性、变比、极性、误差、5%和10%误差曲线、角差比差、CT一次通流和CT退磁等项目,轻松实现一机多用。
五、接线方式简单:
采用单电源输入端口;仅有8个测试端口就可完成CT/PT所有测试项目,接线方式安全简单,非常适合现场使用,能够有效降低劳动强度,提高工作效率;
六、测试范围大:
对于CT变比测量范围15000A/5A 、3000A/1A。PT变比测试范围500KV:100V
注:在不需要外接升压器或外接升流器情况下的测量范围
七、快速打印:
采用热敏打印机,自动筛选打印典型报告使用数据,非常适合进行现场数据对比。
八、大容量FLASH存储:可保存1000组试验数据,掉电后可保存10年。
九、USB接口:方便连接新式笔记本电脑。
十、体积小,重量轻:方便现场使用。

主要测试功能
一、对于电流互感器(CT): 二、对于电压互感器(PT):
1、伏安特性测试 1、伏安特性测试
2、变比测试 2、变比测试
3、极性判别 3、极性判别
4、5%和10%误差曲线  4、退磁
5、误差 5、误差
6、一次通流试验 6、工频交流耐压测试
7、退磁 7、退磁
8、工频交流耐压测试  8、角差比差测试
9、角差比差测试

项目/名称
工作电源 AC220V (50~60Hz)
伏安输出电压 0~1000V
伏安输出电流 0-15 A
变比输出电流 0~600 A
伏安测量精度 < 0.5%
变比测量精度 < 0.5%
角差测试精度 4分
比差测试精度 0.1级
工作温度 -10~50℃
重量(Kg) 22
