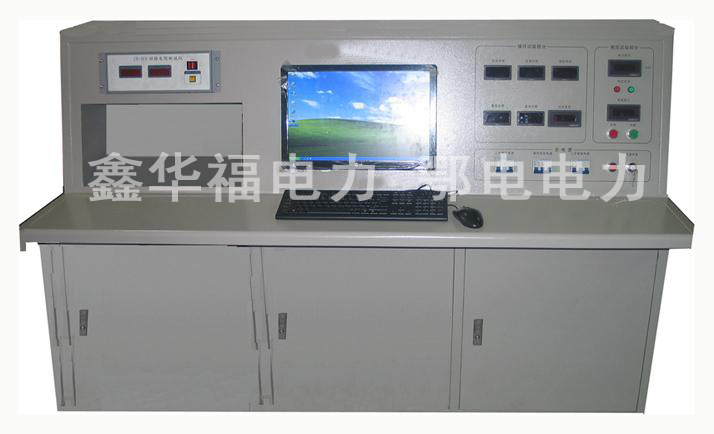

ED0307继路器终检台
1、系统安装说明
终检台测试软件系统安装过程如下：
² 数据采集卡安装：按照PCI-1711、PCI-1756数据采集卡所带的安装光盘进行驱动安装。
² 软件狗驱动安装：终检台测试系统提供USB口软件狗。USB口软件狗可安装在计算机的任一USB口上。运行服务商提供的Driver目录下的安装程序(SoftDogInstdrv.exe)，完成软件狗驱动的安装。
注意：先安装软件狗的驱动程序，再插上USB的硬件，否则很可能造成产品硬件驱动安装失败。
2、二次回路的耐压测试部分
二次回路的耐压测试系统是通过计算机控制断路器的工频耐压试验，即计算机控制电动调压器调压；计算机控制试验时间，同时通过数据采集卡采集施加到断路器的高电压、高压输出端的电流，按照编辑好的二次耐压工艺曲线，完成二次线路对地的耐压。耐压试验正常结束后自动保存测试结果。
3、系统介绍
本系统针对高压断路器的出厂测试而设计，可以对断路器一次性完成多种测试操作，其中包括：闭锁测试；防跳测试；分、合闸线圈额定电压下自动重合闸测试；分、合闸线圈过电压 (分-120%; 合-110%) 测试；分、合闸线圈低电压(分-65%; 合-85%)测试；分闸线圈30%电压下不分闸测试；合闸线圈30%电压下不合闸测试； 欠压脱扣器额定电压下不分闸测试；欠压脱扣器低电压（65%）不分闸测试；欠压脱扣器35%电压下分闸测试；欠压脱扣器85%电压下合闸测试。
其中各项测试都可以在直流和交流两种电源类型下进行测设,每项测试都可以设定测试次数。
本系统操作简单，可以将测试过程中断路器动作的结果实时显示到主界面，使用户可以便捷的对测试过程进行实时监控。并且有完善的用户权限管理和数据管理功能，可以跟踪断路器测试过程中的电压变化状况，形成相应的文档资料，便于用户在测试过程结束后对断路器的稳定性做出正确的评估，是断路器测试的理想工具。
终检台测试软件系统安装过程如下：
² 数据采集卡安装：按照PCI-1711、PCI-1756数据采集卡所带的安装光盘进行驱动安装。
² 软件狗驱动安装：终检台测试系统提供USB口软件狗。USB口软件狗可安装在计算机的任一USB口上。运行服务商提供的Driver目录下的安装程序(SoftDogInstdrv.exe)，完成软件狗驱动的安装。
注意：先安装软件狗的驱动程序，再插上USB的硬件，否则很可能造成产品硬件驱动安装失败。
2、二次回路的耐压测试部分
二次回路的耐压测试系统是通过计算机控制断路器的工频耐压试验，即计算机控制电动调压器调压；计算机控制试验时间，同时通过数据采集卡采集施加到断路器的高电压、高压输出端的电流，按照编辑好的二次耐压工艺曲线，完成二次线路对地的耐压。耐压试验正常结束后自动保存测试结果。
3、系统介绍
本系统针对高压断路器的出厂测试而设计，可以对断路器一次性完成多种测试操作，其中包括：闭锁测试；防跳测试；分、合闸线圈额定电压下自动重合闸测试；分、合闸线圈过电压 (分-120%; 合-110%) 测试；分、合闸线圈低电压(分-65%; 合-85%)测试；分闸线圈30%电压下不分闸测试；合闸线圈30%电压下不合闸测试； 欠压脱扣器额定电压下不分闸测试；欠压脱扣器低电压（65%）不分闸测试；欠压脱扣器35%电压下分闸测试；欠压脱扣器85%电压下合闸测试。
其中各项测试都可以在直流和交流两种电源类型下进行测设,每项测试都可以设定测试次数。
本系统操作简单，可以将测试过程中断路器动作的结果实时显示到主界面，使用户可以便捷的对测试过程进行实时监控。并且有完善的用户权限管理和数据管理功能，可以跟踪断路器测试过程中的电压变化状况，形成相应的文档资料，便于用户在测试过程结束后对断路器的稳定性做出正确的评估，是断路器测试的理想工具。
额定输入电压：三相四线 线电压：380±38V 50Hz
最大工作电流：10A
环境温度：-10℃--60℃ 环境湿度：<90RH
基本参数：
1. 电源部分静态调整幅值误差<3% ；
2. 30%分闸电压动态工程中误差<2% ；
3. 35%欠压电压幅值误差<2% ；
4. 重合闸过程中0.3s的控制误差 < 40ms；
5. 重合闸中重合到二分间有 < 40ms的延时；
6. 所有电源的输出电压幅值均可调,范围为: 30 →270V；
各路电源输出范围：
1. 交流合闸：0—270V/10A；
2. 交流分闸：0—270V/10A；
3. 交流储能：100—240V/10A；
4. 直流合闸：30—270V/10A；
5. 直流分闸：30—270V/10A；
6. 直流储能：100—240V/10A；
最大工作电流：10A
环境温度：-10℃--60℃ 环境湿度：<90RH
基本参数：
1. 电源部分静态调整幅值误差<3% ；
2. 30%分闸电压动态工程中误差<2% ；
3. 35%欠压电压幅值误差<2% ；
4. 重合闸过程中0.3s的控制误差 < 40ms；
5. 重合闸中重合到二分间有 < 40ms的延时；
6. 所有电源的输出电压幅值均可调,范围为: 30 →270V；
各路电源输出范围：
1. 交流合闸：0—270V/10A；
2. 交流分闸：0—270V/10A；
3. 交流储能：100—240V/10A；
4. 直流合闸：30—270V/10A；
5. 直流分闸：30—270V/10A；
6. 直流储能：100—240V/10A；
