GZX92E绝缘电阻表检定装置

调节范围
◆用作检定兆欧表标准时调节范围为100Ω~250GΩ
◆用作检定高阻计标准时调节范围为1kΩ~1.05TΩ
◆电压测量部分
    ◆量程:20V、200V、2kV、5kV
    ◆准确度:±0.5%读数±0.1%满度
    ◆显示:四位半、液晶显示
    ◆供电电源:DC 9V
    ◆峰值电压测量回路满足JJG622-97检定规程要求
◆使用环境条件
    ◆参考温度范围:20~25℃
    ◆标称使用温度范围:18~28℃
    ◆参考相对湿度:40~60%
    ◆标称使用湿度范围:25~75%
◆电阻变差极限 :在参考条件下,由单一影响量发生变化引起的变差:

按此在新窗口浏览图片

 ◆a 为高压高阻箱电阻盘准确度等级。
◆绝缘电阻
检定装置中电阻输出部分的电路和与电路无电气连接的任何其它外部金属间的绝缘电阻,在标称电压下测得的电阻值不小于5TΩ。
◆绝缘强度
检定装置中电阻输出部分的电路与测试用参考接地点之间应能承受频率为45~65Hz 的实际正弦波交流电压11kV并历时1min的试验而无击穿与飞弧现象。
◆电阻输出端的残余电阻<0.1Ω,其变差<0.01Ω。
◆外形尺寸:495mm×240mm×140mm
◆重量:5kg

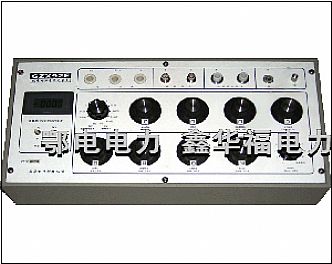

GZX92E绝缘电阻表检定装置(图1)
◆GZX92E型绝缘电阻表检定装置是依据JJG622-97绝缘电阻表(兆欧表)检定规程、JJG690-2000高绝缘电阻表(高阻计)检定规程和JJG166-93直流电阻器检定规程等有关文件研制生产的。
◆该装置设计有独立的泄漏屏蔽端钮,在测量过程中无明显不稳定及短路、开路现象,可以作为检定各种型号指针式兆欧表和数字式兆欧表的电阻值,及绝缘电阻表的开路电压、中值电压和峰值电压。
◆为拓宽使用范围,本装置为满足检定高阻计的检定需要,增设了检定高阻计的电阻输出端电压测量端钮,并扩大了电阻测量范围。
准确度等级及工作电压(电流)
◆电阻输出部分
◆可调电阻(共用电阻)部分

按此在新窗口浏览图片

按此在新窗口浏览图片

◆固定电阻部分
  ◆检定兆欧表

按此在新窗口浏览图片

  ◆检定高阻计

按此在新窗口浏览图片
