TPXB-B系列变电站电器设备交流耐压调频串联谐振

TPXB-B系列变电站电器设备交流耐压调频串联谐振(图1)TPXB-B系列变电站电器设备交流耐压调频串联谐振装置主要针对220KV及以下变电站一次电气设备交流耐压试验设计制造。

TPXB-B系列变电站电器设备交流耐压调频串联谐振(图1)可按规程要求满足变压器、GIS系统、SF6开关、CT/PT、绝缘子、母线、电缆、套管等容性设备交流耐压试验。既可满足高电压、小电流的设备试验条件要求,又可满足低电压、大电流的设备试验条件要求,具有较宽的适用范围,是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压设备。


TPXB-B系列变电站电器设备交流耐压调频串联谐振(图1)可以试验设备:

变压器
GIS系统
SF6开关
CT/PT
绝缘子
母线
电缆
套管

TPXB-B系列变电站电器设备交流耐压调频串联谐振(图1)产品别称

交流耐压谐振装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备

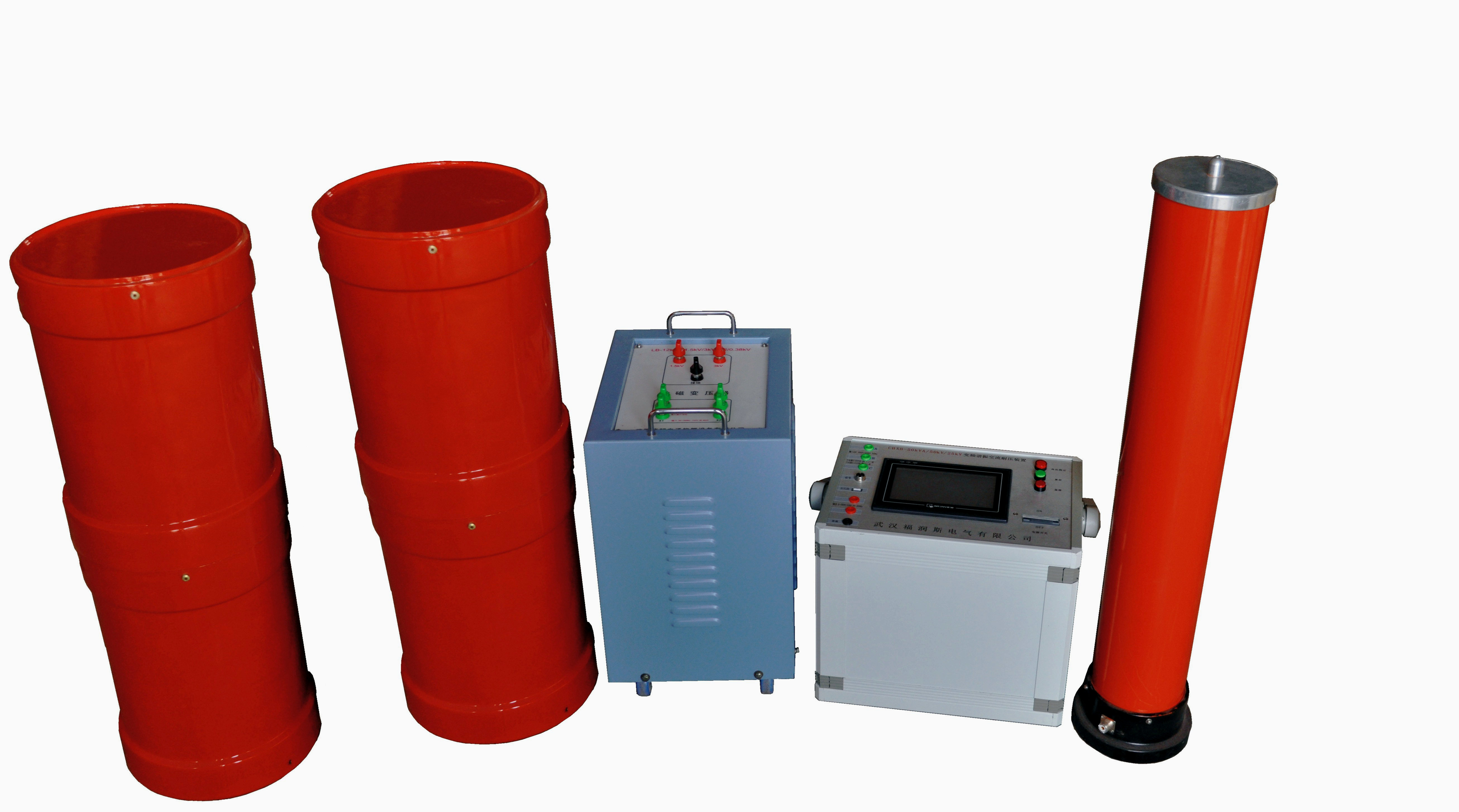

设备组成

TPXB-B系列变电站电器设备交流耐压调频串联谐振(图1)TPCB-B型变频控制电源
TPXB-B系列变电站电器设备交流耐压调频串联谐振(图1)EDYD系列激励变压器
TPXB-B系列变电站电器设备交流耐压调频串联谐振(图1)EDDK系列电抗器
TPXB-B系列变电站电器设备交流耐压调频串联谐振(图1)EDFC系列电容分压器
TPXB-B系列变电站电器设备交流耐压调频串联谐振(图1)EDC系列高压电容
TPXB-B系列变电站电器设备交流耐压调频串联谐振(图1)接入DZCL系列高压整流硅堆及H9840型直流数字微安表,可以完成设备的直流耐压试验。由于系统谐振后具有很好的滤波特性,因此其产生的直流电压优于普通试验变压器整流出来的直流电压。

产品特点

TPXB-B系列变电站电器设备交流耐压调频串联谐振(图1)操作简单。手动试验(手动寻找谐振点和手动升压)、自动调谐(自动寻找谐振点)和自动试验(自动寻找谐振点和自动升压)三种模式适应不同试验要求
TPXB-B系列变电站电器设备交流耐压调频串联谐振(图1)局部放电量小,Q值高,调频范围宽。
TPXB-B系列变电站电器设备交流耐压调频串联谐振(图1)试品闪烙后无暂态过电压。
TPXB-B系列变电站电器设备交流耐压调频串联谐振(图1)本装置设计独特。高压组合电器试验电压高,但试验电流小,而高压电缆的试验电压相对高压组合电器来说要低,但试验电流大大增加,故此类调频谐振装置把电抗器分为n节,使之串联可输出高电压/小电流,并联可输出较低电压/大电流。
TPXB-B系列变电站电器设备交流耐压调频串联谐振(图1)完全可以期待常规试验变压器来完成变电站内的交流耐压试验,试验所需电源容量小,为试验容量的1/20~1/30倍可解决变压器用变电源容量小于试验容量问题。
TPXB-B系列变电站电器设备交流耐压调频串联谐振(图1)试验范围大,可对CT,PT,开头,断路器,绝缘子,母线变压器中性点等进行交流耐振试验。
TPXB-B系列变电站电器设备交流耐压调频串联谐振(图1)重量轻,单件重≤40kg,方便搬动,极便于现成试验。
TPXB-B系列变电站电器设备交流耐压调频串联谐振(图1)装置可对现场XLPE交联聚乙烯电缆220KV电压等级1200mm2的长度达10公里进行试验。
TPXB-B系列变电站电器设备交流耐压调频串联谐振(图1)大屏幕显示试验数据、状态和实时操作步骤提示
TPXB-B系列变电站电器设备交流耐压调频串联谐振(图1)采用我公司专有的16位精细调频和调压软件专业技术、11KHZ载波频率、SPWM和进口原装IPM整体模块。配合适当电抗器,就可以满足国家和地方电力部门规定的频率范围,整机领先于国内外同类产品。
TPXB-B系列变电站电器设备交流耐压调频串联谐振(图1)软件精细调频、调压。

用户选型需提供的被试品参数

TPXB-B系列变电站电器设备交流耐压调频串联谐振(图1)被试品对象及最高试验电压
TPXB-B系列变电站电器设备交流耐压调频串联谐振(图1)变压器的电压等级及变压器的容量、空载损耗、绕组对地电容量等。
TPXB-B系列变电站电器设备交流耐压调频串联谐振(图1)GIS系统的电压等级、端口总数。
TPXB-B系列变电站电器设备交流耐压调频串联谐振(图1)SF6开关的电压等级。
TPXB-B系列变电站电器设备交流耐压调频串联谐振(图1)电缆的单根长度和截面,试验时间,最高试验电压等。
TPXB-B系列变电站电器设备交流耐压调频串联谐振(图1)套管的电压等级。
TPXB-B系列变电站电器设备交流耐压调频串联谐振(图1)其他电力电器的类似相关参数。
主要技术指标

TPXB-B系列变电站电器设备交流耐压调频串联谐振(图1)额定输出电压 0~500KV(AC有效值)及其以下
TPXB-B系列变电站电器设备交流耐压调频串联谐振(图1)输出频率 20~300HZ
TPXB-B系列变电站电器设备交流耐压调频串联谐振(图1)谐振电压波形 纯正弦波,波形畸变率<1.0%
TPXB-B系列变电站电器设备交流耐压调频串联谐振(图1)最大试验容量 5000KVA及其以下
TPXB-B系列变电站电器设备交流耐压调频串联谐振(图1)工作制 满功率输出下,一次连续工作时间60min
TPXB-B系列变电站电器设备交流耐压调频串联谐振(图1)品质因数 30~90
TPXB-B系列变电站电器设备交流耐压调频串联谐振(图1)频率调节灵敏度 0.1HZ,不稳定度<0.05%
TPXB-B系列变电站电器设备交流耐压调频串联谐振(图1)工作电源 380/220V±15%/50HZ±5%

系列产品配置及适用范围

产品型号名称 适用范围(10kV~500kV电压等级变电站电气设备交流耐压设备,频率30~300Hz)
变频源 谐振电抗器 激励变压器 分压器 适用范围
TPXB-B-50/50/25 3kW 25kV/1A二台
(干式)
3kVA
(干式)
50kV 1000kVA及以下10kV电力变
10kV开关、母线、PT、CT等
10kV(300mm2)电缆≤1.0km
TPXB-B-108/108/27 5kW 27kV/1A四台
(干式)
5kVA
(干式)
110kV 31500kVA及以下35kV电力变
35kV开关、母线、PT、CT等
10kV(300mm2)电缆2km
35kV (300mm2)电缆0.5km
TPXB-B-200/200/50 10kW 50kV/1A四台
(干式)
10kVA
(干式)
200kV 50000kVA及以下110kV电力变
110kVGIS、PT、CT等(预防性试验)
35kV(300mm2)电缆≤1.0km
10kV (300mm2)电缆≤2.0km
TPXB-B-270/270/45 15kW 45kV/1A六台
(干式)
15kVA
(干式)
300kV 50000kVA及以下110kV电力变
110kVGIS、PT、CT等
35kV(300mm2)电缆≤1.2km
10kV (300mm2)电缆≤3.0km
TPXB-B-800/400/50 30kW 50kV/2A八台
(干式)
100kV/2A四台
(油浸式)
30kVA
(干式)
30kA
(油浸式)
400kV 80000kVA及以下220kV电力变
50000kVA及以下110kV电力变
110kV/220kVGIS、PT、CT等
35kV(300mm2)电缆≤2.0km
110kV (300mm2)电缆≤0.7km
TPXB-B-1600/800/200 60kW 200kV/2A四台
(油浸式)
60kVA
(干式)
800kV 80000kVA及以下220kV电力变
50000kVA及以下110kV电力变
500kVGIS、PT、CT等
220kV开关、GIS、PT、CT等
110kV(400mm2)电缆≤1.5km
220kV (400mm2)电缆≤1.0km
:可根据试品对象参数定制解决方案
