ED0502F在型线监测报警系统是根据当前电力系统强调安全生产的形势，为在安装有SF6设备的配电装置室的工作人员提供 人身健康安全保护而设计、开发的智能型在线监测系统。

它主要检测环境空气中SF6气体含量和氧气含量，当环境中SF6气体含量超标或缺氧，能实时进行报警，同时自动开启通风    机进行通风，并具有温湿度检测、工作状态语音提示、远传报警、历史数据查询等诸多丰富功能。

它独有的微量SF6气体检测技术，能检测到1000ppm浓度的SF6气体，不仅可以达到保障人身安全的目的，而且还能确保设备正常运行；进口高稳定的氧传感器，可以为现场工作人员提供更多一层可靠保护。

传感器的使用寿命延长5倍，可以节省几倍成本，如果存在误报，用户需要不断地去现场，如果解决降低误报、远程遥测遥信，可以大大节省人力成本.。

该系统主要应用在变电站内35KV SF6开关室及500KV、220KV、110KV GIS室

支持红外人体感应开风机，同时支持语音红外报警
空气中氧气含量监测显示功能，环境中SF6气体含量监测显示功能
SF6气体浓度超限报警，声光提示，SF6气体含量超标或缺氧时，泄漏时自动排风
  空气中的氧气含量检测，缺氧报警
SF6和氧气可同时检测SF6检漏仪 SF6检测仪 卤素检漏仪 卤素检测仪

在线自动补偿修正环境变化引起的误差，测量精度高、稳定性好，不会发生任何误报警；高性能热导传感器，精确无误测到泄漏量，发生报警

可通过远程网络进行监控系统运行状态，直接控制主机或变送器的运行
自动定时排风及泄漏超标自动排风
手动排风按键控制，上次排风时间提示，也可自动定时排风
自动监测环境温湿度SF6检漏仪 SF6检测仪 卤素检漏仪 卤素检测仪
可根据需要扩展气体检测点
可选择与计算机连接，实现远程监控，并进行事件记录与历史数据记录
检测点环状组网，便于安装布线
大屏彩色背景LCD显示，人性化操作界面
双气体检测，符合《电业安全工作规程》要求
长寿命设计，为客户节约成本
采用双CPU结构设计，监控测量更可靠、实时

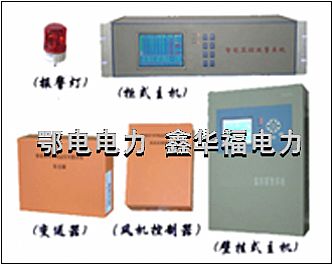

主机安装方式：壁挂式或柜式
主机外形尺寸：壁挂式： L270×W130×H480（mm3）；
                   柜  式： L480×W270×H130（mm3)
SF6和O2综合变送器尺寸： L180×W70×H140（mm3）
温湿度变送器尺寸： L180×W70×H140（mm3）
风机控制器尺寸：L145×W75×H185（mm3）
SF6浓度超限报警点： 900PPM（可调），精度 ≤ 5%（设定值）
O2浓度检测范围： 0～25.0%，缺氧报警点：18%，精度 ≤0.5%
温度显示范围： -25～+99℃
湿度显示范围： 0～100%RH
电    源： AC 185～265V，50Hz
报警输出接点功率： 3A
风机输出接点功率： 8A
风机控制器输出功率：30A

风机启动： 发生泄漏报警时，自动启动风机每次启动时间15min或自定义，可手动强制或定时启动风机，自动复位SF6检漏仪 SF6检测仪 卤素检漏仪 卤素
满足远方控制和监测

声光报警功能提示：通过声音和光提醒用户

通    讯： RS485 接口，其它接口可定制
海量报警信息存储设计，监测控制系统满足128个监测点
