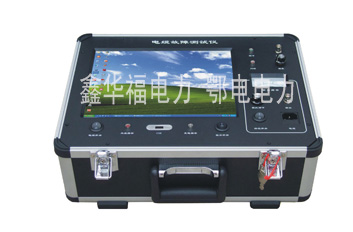

EDHZC-3电缆故障测试仪
EDHZC-3型高智能电缆故障探测仪是我公司精心设计制造的全新一代便携式智能型电缆故障测试仪器，它集成了国内外 同类仪器优点，外形美观，体积小，重量轻，便于携带。
它秉承我公司一贯高科技、高精度、高质量的原则，将电缆测试水平提高到一个新境界。它具有测试准确、智能化程度高、操作方便、适应面广、性能稳定、轻巧便携等特点。
它秉承我公司一贯高科技、高精度、高质量的原则，将电缆测试水平提高到一个新境界。它具有测试准确、智能化程度高、操作方便、适应面广、性能稳定、轻巧便携等特点。
基本组成
EDHZC-3型电缆故障测探测仪由EDHZC-3型电缆故障闪络测试仪（简称闪测仪）、EDHZD型电缆故障定点/路径探测仪（简称定点仪）、 EDHZG型电缆路径信号源（简称路径仪）三大部件组成。
EDHZC-3型电缆故障闪测仪主要用于在故障电缆的一端测出故障点的大致位置，用于故障点的初步定位。
EDHZD型电缆故障定点/路径探测仪用于故障点的精确定位。
EDHZG 型电缆路径探测信号源配合定点仪用于查找地埋电缆的路径。
EDHZC-3型电缆故障测探测仪由EDHZC-3型电缆故障闪络测试仪（简称闪测仪）、EDHZD型电缆故障定点/路径探测仪（简称定点仪）、 EDHZG型电缆路径信号源（简称路径仪）三大部件组成。
EDHZC-3型电缆故障闪测仪主要用于在故障电缆的一端测出故障点的大致位置，用于故障点的初步定位。
EDHZD型电缆故障定点/路径探测仪用于故障点的精确定位。
EDHZG 型电缆路径探测信号源配合定点仪用于查找地埋电缆的路径。
（一）、EDHZC-3型闪测仪技术指标：
1、 使用范围：适用于测量各种不同截面,不同介质的各种材料的电力电缆、高频同轴电缆、市话电缆、路灯电缆、地埋电线的低阻、短路、开路断线故障,以及高阻泄漏和高阻闪络性故障。
2、测试距离：≤15km。
3、最短测试距离(盲区):15-20m。
4、测量误差：粗测误差±2%、定点误差：±0.2m。
5、采样速率：25MHz。
6、显示方式：640×200大屏幕液晶带背光显示。
7、存贮容量：8k byte并可分成两个存贮区，存贮和显示两次采样波形进行比较测量。
8、显示分辩率：V/50米、V为传播速度m/μS。
9、打印方式：内设微型打印机记录测试日期及测试波形数据。
10、电 源：交流200V±10%，功耗小于25W;直流6V,7AH不漏液蓄电池供电。
11、外形尺寸：(长×宽×高) 430×320×245mm
（二）、EDHZD型定点仪技术指标：
1、灵敏度：在输入信号频率为300Hz、幅度为10μV，信噪比为20：1条件下，不失真输出V0＞2.5V。
2、输出阻抗：4-40(Ω)低阻输出。
3、功耗：V=9V，静态电流:声测档不大于12mA,声磁同步档不大于18mA。
4、工作电压：9V干电池供电。
5、工作环境温度：-10℃～+40℃。
6、外形尺寸：机箱体积：210×125×150mm。
（三）、EDHZG型路径仪技术指标：
1、工作方式：输出一固定频率的断续方波信号。
输出功率：Pomax≥100W。
输出阻抗：1Ω-∞。
信号频率：16KHZ。
电源：～200V±10% 50HZ。
外形尺寸：带包装机箱体积：435×330×210mm。
1、 使用范围：适用于测量各种不同截面,不同介质的各种材料的电力电缆、高频同轴电缆、市话电缆、路灯电缆、地埋电线的低阻、短路、开路断线故障,以及高阻泄漏和高阻闪络性故障。
2、测试距离：≤15km。
3、最短测试距离(盲区):15-20m。
4、测量误差：粗测误差±2%、定点误差：±0.2m。
5、采样速率：25MHz。
6、显示方式：640×200大屏幕液晶带背光显示。
7、存贮容量：8k byte并可分成两个存贮区，存贮和显示两次采样波形进行比较测量。
8、显示分辩率：V/50米、V为传播速度m/μS。
9、打印方式：内设微型打印机记录测试日期及测试波形数据。
10、电 源：交流200V±10%，功耗小于25W;直流6V,7AH不漏液蓄电池供电。
11、外形尺寸：(长×宽×高) 430×320×245mm
（二）、EDHZD型定点仪技术指标：
1、灵敏度：在输入信号频率为300Hz、幅度为10μV，信噪比为20：1条件下，不失真输出V0＞2.5V。
2、输出阻抗：4-40(Ω)低阻输出。
3、功耗：V=9V，静态电流:声测档不大于12mA,声磁同步档不大于18mA。
4、工作电压：9V干电池供电。
5、工作环境温度：-10℃～+40℃。
6、外形尺寸：机箱体积：210×125×150mm。
（三）、EDHZG型路径仪技术指标：
1、工作方式：输出一固定频率的断续方波信号。
输出功率：Pomax≥100W。
输出阻抗：1Ω-∞。
信号频率：16KHZ。
电源：～200V±10% 50HZ。
外形尺寸：带包装机箱体积：435×330×210mm。
