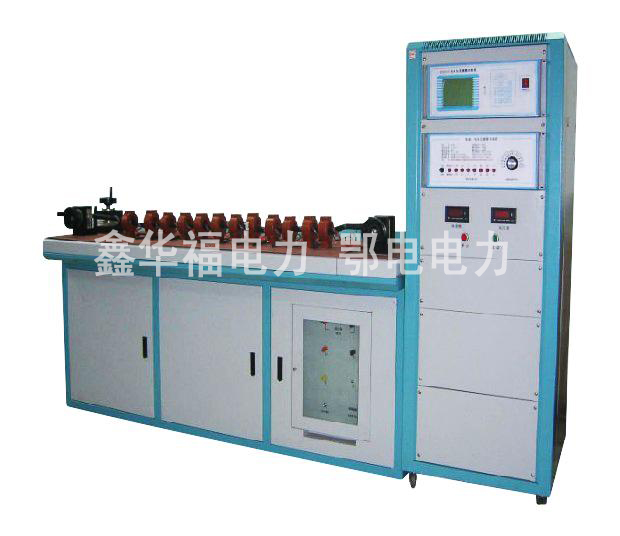

EDHEJD(12) 极速多台位互感器检定装置

    极速互感器检定装置是我公司为了适应现代互感器校验的快速、准确的特点而开发的新一代互感器检定装置。该装置由EDHEF-H极速互感器校验仪、电流电压负荷箱、控制柜、电流互感器专用测试台等几个部分组成。在保持原技术特点的前提下,在电流互感器的快速测量、测试点的快速定位、以及负荷箱、各种变比的互感器覆盖等方面有了很大的提高。

(1) 该装置细调节采用了程控源技术,使测试点的定位更加快速、准确。
(2) 该装置在多只电流互感器测量速度方面有了质的提高,在3-5分钟的时间里可测量十二只任何变比的电流互感器。
(3) 该装置配置了1A、5A的标准电流互感器,电流负荷箱配置了1A、5A负载值2.5VA-60VA,电压负载箱 配置了100V、100/1.732负载值从1.25VA-158.75VA基本上可满足用户的要求。负载箱在测量时可进行自动切换。
(4) 该装置可进行互感器的规程和非规程的测量,测量时用户可指定对任何百分点的测量。


(1) 环境条件
    温     度:5℃~40℃
    相对湿度:<80%(25℃)
    海拨高度:<2500m
    电源频率:50Hz±0.5Hz
    电源电压:220V±5V
(2) 测量范围:
    同相分量(%):0.0001~200.0   分辨率:0.0001
    正交分量(分):0.001~999.9   分辨率:0.001
    阻抗(Ω):0.0001~60.0       分辨率:0.0001
    导纳(ms):0.0001~60.0          分辨率:0.0001
(3) 基本误差:
    同相分量:ΔX=±(X×2%+Y×2%±2个字)
    正交分量:ΔY=±(Y×2%+±X×2%×34.38)±5个字
   “X”、“Y”——仪器的显示值
   “5个字”——仪器的量化误差
    百分表:1级
(4)   工作范围:
       电流:(1%-149%)In  (In=5A)
           (5%-149%)In  (In=1A)
(5)   工作负荷: 电流: To对Tx<0.12W cosφ=1.0
            外形尺寸(mm):
            横台体:1500(L)×780(W)×1030(H)
            竖台体:670(L)×630(W)×1570(H)
