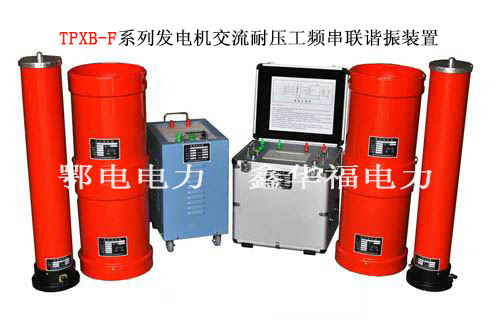

TPXB-F系列发电机交流耐压工频串联谐振装置

TPXB-F系列发电机交流耐压工频串联谐振装置(图1)大型火力发电机及水力发电机由于对地电容量大,在交流耐压时,需要很大的试验容量。采用调频谐振系统进行交流耐压时,对变频电源的要求很高,国内目前大多数试验单位采用的是谐振变压器对它进行试验,但是谐振变压器本身很重,动辄上吨,现场试验很不方便。我公司针对此现状设计制造了TPXB-F系列发电机交流耐压工频串联谐振装置。

TPXB-F系列发电机交流耐压工频串联谐振装置(图1)TPXB-F系列发电机交流耐压工频串联谐振装置采用多节电抗器并联的工作方式,调整可调电抗器的电感量,通过并联不同节数的固定电抗器的方式达到谐振状态。根据试验容量的大小,合理配置不同容量的固定电抗器和可调电抗器,从而最大程度的减小电源容量和试验设备体积重量。
产品特点

TPXB-F系列发电机交流耐压工频串联谐振装置(图1)做同电压等级、同容量的发电机交流耐压试验其设备整体重量大大减轻,单件设备重量是传统设备的1/5,彻底解决现场搬运困难问题;
TPXB-F系列发电机交流耐压工频串联谐振装置(图1)整套装置原理先进,同时采用先进的浇注工艺,全套系统均为干式结构,使用精加工的传动机构,大大降低了设备运行的噪音;
TPXB-F系列发电机交流耐压工频串联谐振装置(图1)配置干式柱式调压器,输出波形好,稳定性好;
TPXB-F系列发电机交流耐压工频串联谐振装置(图1)励磁变压器为高低压双输出,配置整流硅堆后,还可以对发电机进行直流耐压试验;
TPXB-F系列发电机交流耐压工频串联谐振装置(图1)固定电抗器和可调电抗器的电感量配置合理,对不同电容量的被试品均有良好的谐振点,没有谐振盲区;
TPXB-F系列发电机交流耐压工频串联谐振装置(图1)操作系统不仅能完成电压、电感的调节,还可以实时监控回路的功率因数、高压侧电流、高压试验电压、低压输出电压、气隙的升降值,具有过流、过压保护;



设备组成

TPXB-F系列发电机交流耐压工频串联谐振装置(图1)TPCB-E型变频控制电源
TPXB-F系列发电机交流耐压工频串联谐振装置(图1)EDYD系列激励变压器
TPXB-F系列发电机交流耐压工频串联谐振装置(图1)EDDK系列电抗器
TPXB-F系列发电机交流耐压工频串联谐振装置(图1)EDFC系列电容分压器
TPXB-F系列发电机交流耐压工频串联谐振装置(图1)EDC系列高压电容
TPXB-F系列发电机交流耐压工频串联谐振装置(图1)各种连接导线
TPXB-F系列发电机交流耐压工频串联谐振装置(图1)接入DZCL系列高压整流硅堆及H9840型直流数字微安表,可以完成设备的直流耐压试验。由于系统谐振后具有很好的滤波特性,因此其产生的直流电压优于普通试验变压器整流出来的直流电压。
主要技术指标

TPXB-F系列发电机交流耐压工频串联谐振装置(图1)额定输出电压 0—60KV(AC有效值)及其以下
TPXB-F系列发电机交流耐压工频串联谐振装置(图1)输出频率 20—300HZ
TPXB-F系列发电机交流耐压工频串联谐振装置(图1)谐振电压波形 纯正弦波,波形畸变率<1.0%
TPXB-F系列发电机交流耐压工频串联谐振装置(图1)最大试验容量 5000KVA及其以下
TPXB-F系列发电机交流耐压工频串联谐振装置(图1)工作制 满功率输出下,一次连续工作时间60min
TPXB-F系列发电机交流耐压工频串联谐振装置(图1)品质因数 10—40
TPXB-F系列发电机交流耐压工频串联谐振装置(图1)频率调节灵敏度 0.1HZ,不稳定度<0.05%
TPXB-F系列发电机交流耐压工频串联谐振装置(图1)工作电源 380±15%/50HZ±5%

产品配置及适用范围:

产品型号名称 适用范围(出口电压20kV及以下电压的发电机或电机的交流耐压试验,试验频率:50Hz)
控制台 调压器 电抗器(干式) 励磁变(干式) 分压器 适用范围
TPXB-F-
200/25
30kW 30kVA
(电动)
200kVA/25kV
可调一台
30kVA
(干式)
30kV 水力发电机
0.4~1.0μF
(10kV/40MW)
TPXB-F-
300/50
60kW 60kVA
(电动)
300kVA/50kV
可调一台
60kVA
(油浸式)
50kV 火力发电机
0.27~0.33μF
(20kV/300MW)
TPXB-F-
600/50
60kW 60kVA
(电动)
200kVA/50kV
可调一台
400kVA/50kV
可调一台
60kVA
(油浸式)
50kV 火力发电机
0.113~0.45μF
(20kV/600MW)
TPXB-F-
1200/50
120kW 120kVA
(感应)
200kVA/50kV
固定两台
800kVA/50kV
可调一台
120kVA
(油浸式)
50kV 水力发电机
0.6~1.8μF
(20kV/250MW)
TPXB-F-
2750/55
300kW 300kVA
(感应)
750kVA/55kV
固定两台
1250kVA/55kV
可调一台
300kVA
(油浸式)
60kV 水力发电机
1.6~3.3μF
(20kV/770MW)
注:可根据试品对象参数定制解决方案

电力系统常用水力发电机的电容量参考表:

类别 发电机的参数
额定容量(MW) 额定电压(kV) 相电容(μF)
水力发电机 72.5~85 10.5 0.694
125~150   1.8~1.9
300 15.75 1.7~2.5
400 18.0 2~2.5
600   2.1~2.5



用户选型需提供的被试品参数

◆发电机出口电压及最高试验电压
◆发电机单相对地电容量参数---如没有该参数,请提供制造单位和型号,由我方查询
◆是否兼顾发电机直流耐压下的泄露电流测量
