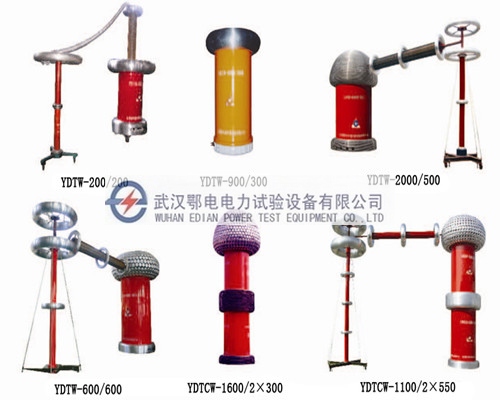

JYW绝缘筒式无局放试验变压器适用于电力部门，大型厂矿企业，科研单位220kV及以下电压等级的电力设备（例如电力变压器，开关设备，电容器，互感器等）进行工频交流耐压试验、各电气设备（如电缆、大型变压器、互感器、GIS组合电器等）的局部放电试验。
JYW绝缘筒式无局放试验变压器可广泛用于电力系统用户现场检测各种高压电器设备的绝缘性能。特别适用  大型企业、研究部门项目研究使用。
JYW绝缘筒式无局放试验变压器是结合油浸式试验变压器和绝缘筒式电抗器工艺结构开发的产品。体积大，质量沉。物超所值！高压试验室不可或缺之物。
主要用于检验各种绝缘材料，绝缘结构和电工产品等耐受工频电压的绝缘水平，也作为变压器、互感器、避雷器等试品的无局部放电工频试验电源。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。
50-1200KV无局部放电工频试验变压器，主要技术性能处于国内领先地位，达到国际同类产品的先进水平。

产品别称

JYW绝缘筒式无局放试验变压器，绝缘筒式试验变压器、绝缘筒式无局放试验变、绝缘筒油浸式试验变、绝缘筒式无局放试验变压器、无局放绝缘筒式式试验变、无局放油浸式变、无局放油浸试验变、无局方油浸式轻型高压试验变、无局放油浸式高压试验变压器、无局放电力高压试验变压器、无局放超轻型高压试验变压器、无局放SF6高压试验变压器、无局放高压发生器、无局放高压生压器、无局放高压耐压机、无局放高压耐压仪

其局放量小，额定电压下局放量≤5PC；
试验过程简单直观，操作方便宜行；
能有效地摒除电源中的杂波干扰；
采用自动控制技术，自动化程度高，抗干扰能力强；
采用快速电子保护装置，可靠性高。
内充高绝缘强度的绝缘油作为绝缘介质；外壳采用环氧玻璃丝烧制，绝缘强度和耐压强度高于其他材料；
体积大、重量沉、工艺档次高、外形美、大气；
采用优质DQ130-30晶粒取向硅钢片，45°全斜接缝叠片，产品波形畸变率及空载电流同类产品国内最小；阻抗电压低≤5%，优于国家标准，满足污秽实验要求；
全自动微电脑控制，智能化程度高，功能完善，抗干扰能力强；
能有效地摒除电源中的杂波干扰；
全自动测量技术，电压，电流，局部放电量测量精度高；
软硬件多重过压、过流保护，动作迅速，可靠性高。
成套设备配置性强，电压容量系列齐全，功能完善。
成功研制无局部放电环氧绝缘筒，局部放电量小。
阻抗电压低，优于国标规定。
采用自动控制技术，自动化程度高，抗干扰能力强。
采用快速电子保护装置，可靠性高。
采用环氧浇注筒壳，全绝缘处理，提高了绝缘强度，输出电压高，单台设备的最高电压等级可达120KV。
抗湿能力强，有效的削弱了漏磁，而大大的增加了承受试验短路电流的冲击能力。


◆XＣ系列高压试验变压器操作箱
◆TＣ系列高压试验变压器操作台
◆ZDTＣ系列高压试验变压器电动操作台
◆GTU系列高电压大容量充气式无局放高压组合电器试验设备
◆JY系列绝缘筒式无局放全绝缘试验变压器
◆YDQW系列充气无晕超轻型试验变压器
◆EDTCD－2008型局部放电检测仪
◆ED2102系列数字式局部放电检测仪
◆TPCB-W系列纯净变频综合试验电源
◆60KV-1000PF无局部放电耦合电容
◆60-300KV-1000PF无局部放电耦合电容器
◆JZF—10校正脉冲发生器
◆JZF—9校正脉冲发生器
◆EDGLB系列倍频发电机电源隔离滤波器
◆EDLB系列电源隔离滤波器
◆EDKLB系列滤波控制电源

输入电压：AC220V ～380V
输出电压：100KV～1650KV
阻抗电压：<10%
空载损耗：<5%
容量： 50KVA～2400KVA
额定电压局放量：≤5PC。

绝缘筒式无局放试验变压器参数

型号规格	额定容量 （kVA）	电压（kV）		直径D*高度H （mm）	重量（kg）
		低压	高压
JYW-150/200	150	0.6	200	Φ1900*1920	2500
JYW-150/500	150	0.38	500	Φ3300*5250	7800
JYW-200/200	200	0.6	200	Φ1520*1920	1680
JYW-250/250	250	0.6	250	Φ1620*2300	2300
JYW-250/500	250	0.5	500	Φ2400*3940	9000
JYW-300/300	300	0.6	300	Φ2080*2900	4700
JYW-300/600	300	0.6	600	Φ2740*4700	12000
JYW-400/400	400	3	400	Φ2430*3650	11000
JYW-450/300	450	3	300	Φ1900*2100	5980
JYW-450/450	450	3	450	Φ3380*5500	24000
JYW-500/250	500	3	250	Φ1850*2100	3600
JYW-500/500	500	3	500	Φ3600*5400	1900
JYW-600/300	600	3	300	Φ2080*2900	5000
JYW-600/600	600	3	600	Φ2860*4800	18500
JYW-1000/250	1000	3	250	Φ3300*2860	8600
JYW-1250/250	1250	3	250	Φ3300*2960	14500
JYW-2000/500	2000	6	500	Φ3900*4900	38600
JYW-2200/550	2200	6	550	Φ3970*4900	40000

配套产品技术参数

工频电容分压器：

电压	50-1650kV	标称电容量	300、400pF
介质损耗	≤0.2%	标称分压比	1000∶1
绝缘水平	120%额定电压下1min无异常	局部放电量	100%额定电压下≤5pC

 保护电阻：

额定电压	50-1650kV	额定电流	0.3-4A
标称阻值	1-5k	耐热等级	F级(135℃)
温升	在100%额定电流下连续运行，电阻表面温升<110k

电源噪声滤波器：

额定容量	150-1000kVA	额定电压	0.38kV
基波频率	50Hz	衰减特性	40kHz～100kHz≥40dB
			100kHz～1.5MHz≥60dB
运行时间	100%额定电压下、100%额定电流下可连续运行60分钟；2/3额定电压额定电流下可连续运行
本套装置采用L-C滤波回路，且内部安装有滤波补偿消谐装置

接触式调压器：

额定容量	5-1650kVA	额定输入电压	0.38kV
额定输出电压	0～0.42kV	冷却方式	AN
调压方式	电动调压	运行时间	100%UH，100%IH连续运行
阻抗电压	30%-100%调压位置范围内，阻抗电压小于8%
