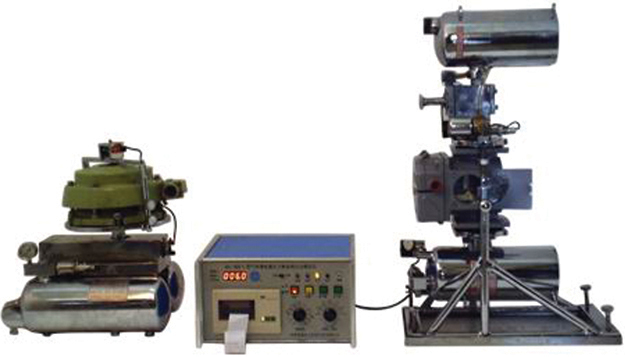

RLC—9QYG型气体继电器压力释放阀测试仪

产品简介

RLC—9QYG型气体继电器压力释放阀测试仪(图1)RLC-9QYG系列瓦斯(气体)继电器压力释放阀自动测试仪,荣获94年电力部“双新”展会金奖。电力部以科技[1997]209号文发布国家电力行业标准《QJ—25、50、80型气体继电器检验规程》,本产品已列入规程中使用,并荣获国家科委授予95年“国家级新产品”称号。
RLC—9QYG型气体继电器压力释放阀测试仪(图1)仪器可测:重瓦斯流速、轻瓦斯容积、密封性能,释放阀的启闭压力

产品引用和执行的标准

RLC—9QYG型气体继电器压力释放阀测试仪(图1)DL/T 540-94
RLC—9QYG型气体继电器压力释放阀测试仪(图1)DL/T596-1996 《电力设备预防性试验规程》
RLC—9QYG型气体继电器压力释放阀测试仪(图1)RLC--9QYG型气体(瓦斯)继电器压力释放阀自动测试仪结构原理
RLC—9QYG型气体继电器压力释放阀测试仪(图1)RLC—9QYG型携带式气体继电器压力释放阀自动测试仪是在RLC-8QYG自动校验台的基础上改进的高科技专利新产品
RLC—9QYG型气体继电器压力释放阀测试仪(图1)流速测量模拟变压器内部故障情况,采用压差法测脉冲流速的原理是经原能源部电力司组织全国专家技术评审认为:测试原理先进,测量离散率小,误差符合要求,携带方便,适于现场使用,是全国急需的试验设备,很有推广使用价值。
RLC—9QYG型气体继电器压力释放阀测试仪(图1)采用东北、华中、云南的综合计量基准,可在全国范围内适用。新设计有两种误差修正装置,是测量精度符合国内外标准校验台检验要求。
RLC—9QYG型气体继电器压力释放阀测试仪(图1)功能更多、应用范围更广。功能11种,除具有直接测试QJ—25、QJ—50、QJ—80、QJ—50W、QJ—80W型继电器流速、容积、密封等检验项目外,还可满足变压器YSF—25、50、80、130型压力释放阀进行开启、关闭压力试验。
RLC—9QYG型气体继电器压力释放阀测试仪(图1)本测试仪自动化程度高。采用微机测控、数码显示,操作试验时除人工配合回油外,实现了测量、参数调整、控制操作、记录打印自动化。
RLC—9QYG型气体继电器压力释放阀测试仪(图1)本测试仪技术性能完全可代替固定式油泵法校验台使用,并具有体积小,便于携带,满足现场试验需要,节约设备和试验室大量的投资等优点。
RLC—9QYG型气体继电器压力释放阀测试仪(图1)RLC—9QYG测试仪配有QJ—25、50、80流速尺共3把,可分别直接测试相同型号气体继电器动作流速,并与测试仪进行定期校核,是理想的量值传递工具。
RLC—9QYG型气体继电器压力释放阀测试仪(图1)本测试仪实现了气体继电器流速、容积、密封试验和压力释放阀开启、关闭压力等检验项目,全部自动测试并打印记录。

RLC—9QYG型气体继电器压力释放阀测试仪(图1) 型号:RLC -9QYG  RLC校验仪代号。L代表“流速”,C代表“尺”,因第一代设计产品为“流速测量尺”,以后产品不断更新换代均沿用“RLC”。
9QYG型:9代表第8次设计序号、Q代表气体继电器、Y代表压力释放阀、9QYG代表气体继电器、压力释放阀自动测试仪。

RLC—9QYG型气体继电器压力释放阀测试仪(图1)基本参数
RLC—9QYG型气体继电器压力释放阀测试仪(图1)气体继电器流速整定:
RLC—9QYG型气体继电器压力释放阀测试仪(图1)流速范围:0.6~1.6m/s(具体整定值详见规程)
RLC—9QYG型气体继电器压力释放阀测试仪(图1)精度:压力传感器精度0.5级,数码显示器为4位数、0.000m/s,最小分辨率0.02m/s。出厂试验经QJ-80SX标准流速尺和标准校验台校验,其绝对误差值≤0.04m/s,用测试仪进行流速试验时,测量值自动打印记录。

 RLC—9QYG型气体继电器压力释放阀测试仪(图1)容积试验:
RLC—9QYG型气体继电器压力释放阀测试仪(图1)气体继电器容积整定范围250~300ml(国家电力行业标准)。
 RLC—9QYG型气体继电器压力释放阀测试仪(图1)容积计量装置的计量元件精度0.5级,最小分辨率为5ml,出厂试验经300ml标准量杯测试,其最大误差≤5%,测量值自动打印记录。

RLC—9QYG型气体继电器压力释放阀测试仪(图1)压力(密封)试验:
 RLC—9QYG型气体继电器压力释放阀测试仪(图1)压力范围0~150kpa,数码显示器为000.0kpa,最小分辨率1kpa,精度1.5级。
 RLC—9QYG型气体继电器压力释放阀测试仪(图1)气体继电器充满变压器油在常温下加压15kpa持续20Min应无渗漏,测量值自动打印记录。

RLC—9QYG型气体继电器压力释放阀测试仪(图1)YSF-4型 压力释放阀基本参数
RLC—9QYG型气体继电器压力释放阀测试仪(图1)25 .50有效径口的开启压力为15;25;35;55;Kpa  关闭压力8 13.5 19 29.5
RLC—9QYG型气体继电器压力释放阀测试仪(图1)80 . 130有效径口的开启压力为35;55;70;85;Kpa  关闭压力19 29.5 37.5 45.5
RLC—9QYG型气体继电器压力释放阀测试仪(图1)开启压力极限偏差≤± 5Kpa

RLC—9QYG型气体继电器压力释放阀测试仪(图1)压力释放阀校验台传感精度0.5级,数码显示器为000.0 Kpa,最小分辨率为2Kpa,用于释放压力释放阀开启压力,关闭压力并自动打印记录
RLC—9QYG型气体继电器压力释放阀测试仪(图1)试验介质:气体继电器校验台试验介质为变压器油;压力释放阀校验台试验介质为空气。

RLC—9QYG型气体继电器压力释放阀测试仪(图1)RLC—QJ25、QJ50、QJ80型流速尺

RLC—9QYG型气体继电器压力释放阀测试仪(图1)RLC —QJ80型流速尺
RLC—9QYG型气体继电器压力释放阀测试仪(图1)流速量程:0.6~1.6m/s,感量0.01m/s,误差≤0.04m/s。流速尺身和大、小砝码均为黄铜制作。
RLC—9QYG型气体继电器压力释放阀测试仪(图1)当流速整定值为0.6~1.0m/s,用小砝码读取尺身上刻度线左边缘刻度值;当流速整定值为1.05~1.6m/s时,用大砝码读取下刻度线左边缘刻度值。

RLC—9QYG型气体继电器压力释放阀测试仪(图1)RLC —QJ50型流速尺
RLC—9QYG型气体继电器压力释放阀测试仪(图1)流速量程:0.55~1.6m/s,感量0.01m/s,误差≤0.04m/s。
RLC—9QYG型气体继电器压力释放阀测试仪(图1)流速尺身和大、小砝码均为黄铜制作。当≤1.0m/s用小砝码读上刻度线,当>1.0m/s时用大砝码读下刻度线。

RLC—9QYG型气体继电器压力释放阀测试仪(图1)RLC —QJ25型流速尺
RLC—9QYG型气体继电器压力释放阀测试仪(图1)流速量程:0.9~1.4m/s,感量0.01m/s,相对误差≤5%。尺身为铝质、只有一个砝码为黄铜制作,只有一条刻度线。

RLC—9QYG型气体继电器压力释放阀测试仪(图1)微机测控箱
RLC—9QYG型气体继电器压力释放阀测试仪(图1)电源:1φ220V 150W
RLC—9QYG型气体继电器压力释放阀测试仪(图1)电动微型空压机:1φ220V 120W

RLC—9QYG型气体继电器压力释放阀测试仪(图1)仪器箱:
RLC—9QYG型气体继电器压力释放阀测试仪(图1)气体继电器校验台(铝合金箱)
RLC—9QYG型气体继电器压力释放阀测试仪(图1)外形尺寸:长×宽×高 55×30×46cm 重35kg
RLC—9QYG型气体继电器压力释放阀测试仪(图1)压力释放阀校验台(铝合金箱)
RLC—9QYG型气体继电器压力释放阀测试仪(图1)外形尺寸:长×宽×高 48×37×36cm 重20kg
RLC—9QYG型气体继电器压力释放阀测试仪(图1)微型测控箱(铝合金箱)
RLC—9QYG型气体继电器压力释放阀测试仪(图1)外形尺寸:长×宽×高 42×40×25cm 重15kg
RLC—9QYG型气体继电器压力释放阀测试仪(图1)电动微型空压机(外购件)
