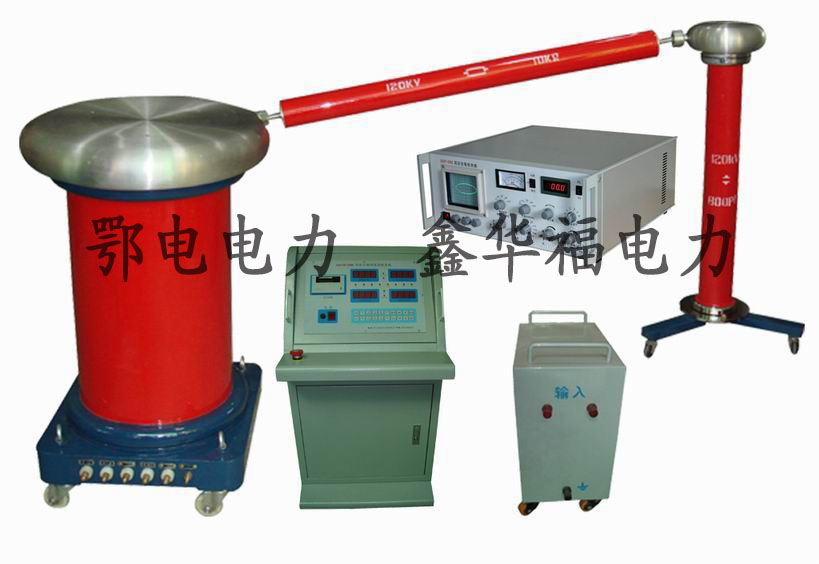

EDTCD－2004局部放电测试仪
EDTCD－2004局部放电测试仪是我厂研制开发生产的一种新型仪器。它基本上保持了原有局部放电检测仪的优点和功能，并致力于缩小仪器体积、重量、使之成为名符其实的携带式仪器。该仪器是根据IEC(270)标准，利用脉冲电流法原理研制而成，并满足DL/T846.4-2004、GB-7354-2004、GB-1207-97、GB－1208－97中关于局部放电测试对测试仪器规定的技术要求。
该仪器具有灵敏度高、放大器系统动态范围大、测试的试品范围广、操作简便等优点。并采用先进的抗干扰组件和独特的门显示电路，抗干扰能力强，并具有四种高频椭圆扫描，适用于高压产品的型式、出厂试验，新产品研制试验，电机、互感器、电缆、套管、电容器、变压器、避雷器、开关及其它高压电器局部放电的定量测试。可供制造厂、科研部门、电力部门现场使用。
1．可测试品的电容范围：6ｐF~250ｕF
2．检测灵敏度及允许电流(见表1)。
3．椭圆扫描时基
(1) 频率：50、100、150、200、400Ｈz
(2) 旋转：以30度为一档，可旋转120度。
(3) 工作方式：标准－扩展－直线。
(4) 高频时基椭圆的输入电压范围：13~275Ｖ。
4．显示单元
采用100×80mm矩形示波管，有亮度与聚焦调节旋钮。
5．放大器
(1) 3dB低频端频fL：20、40kHz任选。
(2) 3dB高频端频率fH：80、300kHz任选。
(3) 增益调节：粗调6档，档间增益差10倍±5%。
(4) 细调范围：＞10倍。
(5) 正、负脉冲响应不对称性：＜5%。
6．时间窗
(1) 窗宽：5度~150度(50Hz) 连续可调。
(2) 窗位置：每一窗可旋转0度~170度。
(3) 两个时间窗可分别或同时控制。
7、脉冲峰值表
(1) 线性指示：0~100误差不大于5%。
(2) 对数指示：1~100误差不大于5%。
(3) pC表直接读数：0~100误差不大于5%。
表1 检测灵敏度及输入单元允许电流值
8、具有辅助识别放电脉冲相位的零标志系统。
9、工作电源 220V±10% 工频
10、体积：440×430×180mm
11、重量：约15Kg
2．检测灵敏度及允许电流(见表1)。
3．椭圆扫描时基
(1) 频率：50、100、150、200、400Ｈz
(2) 旋转：以30度为一档，可旋转120度。
(3) 工作方式：标准－扩展－直线。
(4) 高频时基椭圆的输入电压范围：13~275Ｖ。
4．显示单元
采用100×80mm矩形示波管，有亮度与聚焦调节旋钮。
5．放大器
(1) 3dB低频端频fL：20、40kHz任选。
(2) 3dB高频端频率fH：80、300kHz任选。
(3) 增益调节：粗调6档，档间增益差10倍±5%。
(4) 细调范围：＞10倍。
(5) 正、负脉冲响应不对称性：＜5%。
6．时间窗
(1) 窗宽：5度~150度(50Hz) 连续可调。
(2) 窗位置：每一窗可旋转0度~170度。
(3) 两个时间窗可分别或同时控制。
7、脉冲峰值表
(1) 线性指示：0~100误差不大于5%。
(2) 对数指示：1~100误差不大于5%。
(3) pC表直接读数：0~100误差不大于5%。
表1 检测灵敏度及输入单元允许电流值
| 输入单元序号 | 调电容范围 |
灵敏度(pC) (不平衡电路) |
允许电流有效值 | |
| 不平衡电路 | 平衡电路 | |||
| 1 | 6－25－100微微法 | 0.02 | 30mA | 0.25A |
| 2 | 25－100－400微微法 | 0.04 | 60mA | 0.5A |
| 3 | 100－400－1500微微法 | 0.06 | 120mA | 1A |
| 4 | 400－1500－6000微微法 | 0.1 | 0.25A | 2A |
| 5 | 1500－6000－25000微微法 | 0.2 | 0.5A | 4A |
| 6 | 0.006－0.025－0.1微法 | 0.3 | 1A | 8A |
| 7 | 0.025－0.1－0.4微法 | 0.5 | 2A | 15A |
| 8 | 0.1－0.4－1.5微法 | 1 | 4A | 30A |
| 9 | 0.4－1.5－6.0微法 | 1.5 | 8A | 60A |
| 10 | 1.5－6.0－25微法 | 2.5 | 15A | 120A |
| 11 | 6.0－25－60微法 | 5 | 25A | 200A |
| 12 | 25－60－250微法 | 10 | 50A | 300A |
| 7R | 电阻 | 0.5 | 2A | 15A |
9、工作电源 220V±10% 工频
10、体积：440×430×180mm
11、重量：约15Kg
